近日充电头网拿到了Rapoo雷柏一款M300W无线蓝牙鼠标，产品外观走商务风格，壳体磨砂类肤工艺处理，静音微动减少作业噪声，并采用不可见光寻迹引擎，可在鼠标垫、纸张、树脂、布匹等材质上使用。
鼠标内置300mAh锂电池，支持有线和Qi无线充电，除此之外，产品另一大特色是可同时连接3台终端设备，包括电脑、笔记本、平板、手机等，对于需要多设备同时工作的人员来说非常的方便。下面充电头网就对这款产品进行详细拆解，看看其如何设计。
此前充电头网还拆解过雷柏多模式无线充电鼠标MT750W、雷柏Ralemo无线鼠标Air 1和雷柏双模无线充电游戏鼠标两款产品，欢迎查阅。
一、雷柏M300W无线鼠标外观
包装盒正面印有Rapoo品牌、鼠标名称、外观图以及卖点标识。
背面印有产品卖点描述以及参数信息。

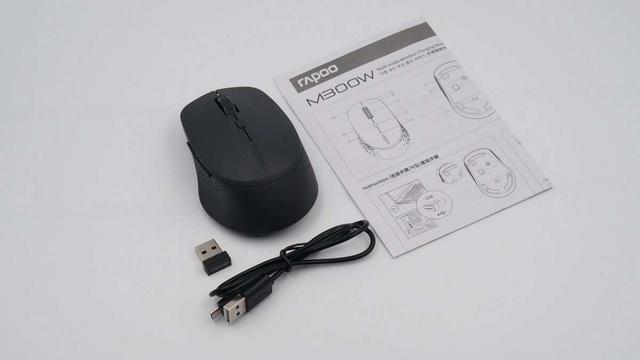

包装内含无线鼠标、接收器、数据线和使用说明书。
附带数据线是USB-A to Micro USB线。

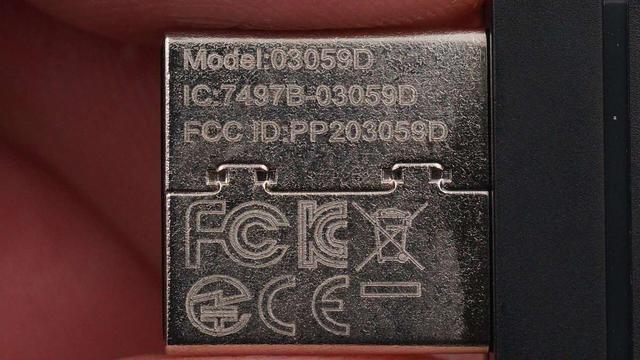

接收器型号为03059D，已经通过了FCC、KC和CE认证。
雷柏M300W无线蓝牙鼠标外观走的是商务风格设计，壳体磨砂类肤工艺处理，静音微动减少作业噪声，并采用不可见光寻迹引擎，可在鼠标垫、纸张、树脂、布匹等材质上使用。

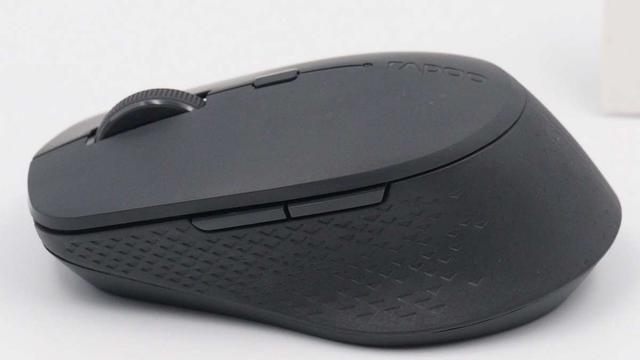

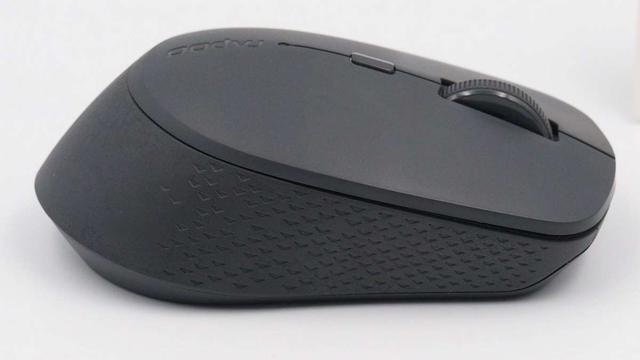

侧边设有向前和向后侧键，侧身采用棱格纹理侧翼设计，可以很好承托拇指。

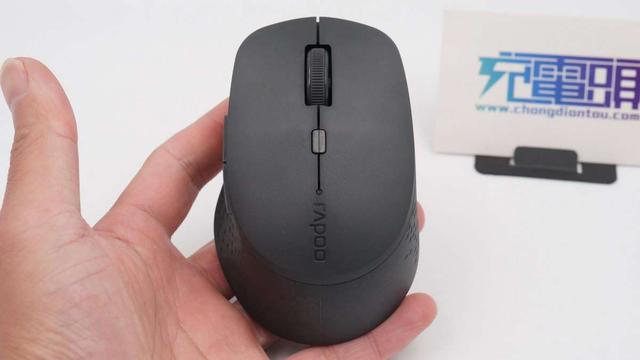

顶部中心设有指示灯、DPI切换键以及滚轮。

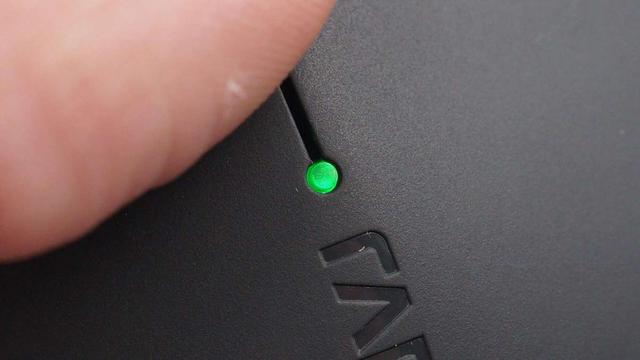

指示灯亮绿光。

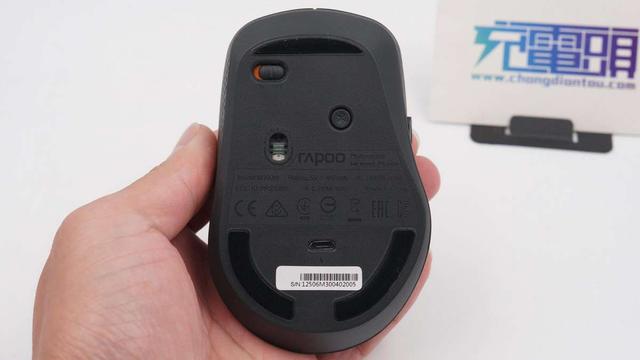

鼠标底部设有电源开关、蓝牙键以及Micro USB充电口，并贴有特氟龙脚垫。

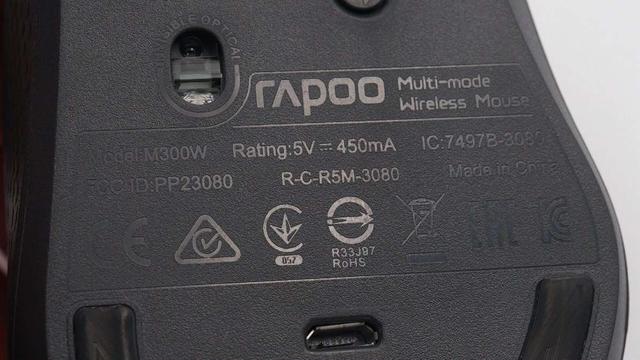

中心区域设有鼠标参数信息，产品型号M300M，额定输入5V0.45A，鼠标已经通过了EAC、CE和KC认证。

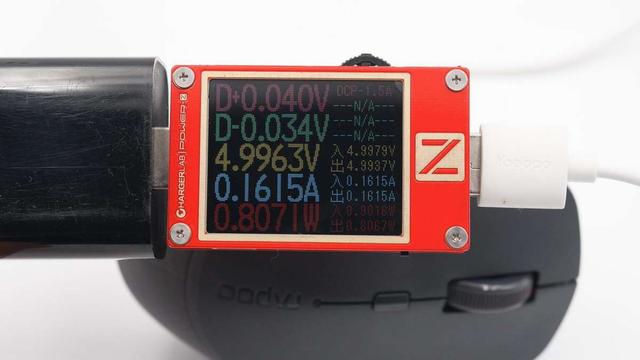

使用充电器直接鼠标进行有线充电，使用ChargerLAB POWER-Z KT002测得输入功率为5V 0.16A 0.8W。

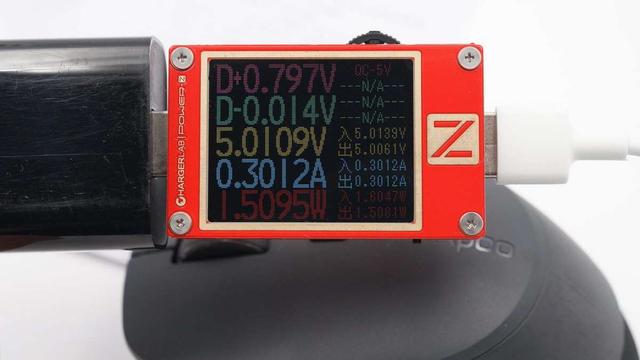

另外对鼠标进行无线充电测试，测得输入功率为5.01V 0.3A 1.5W。
二、雷柏M300W无线鼠标拆解

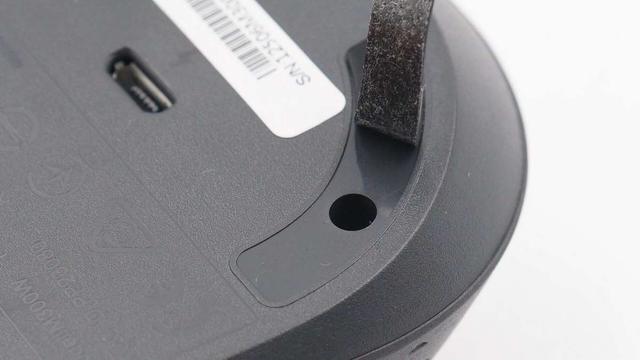

特氟龙脚垫下有隐藏螺丝。
拆掉螺丝将鼠标外壳打开。

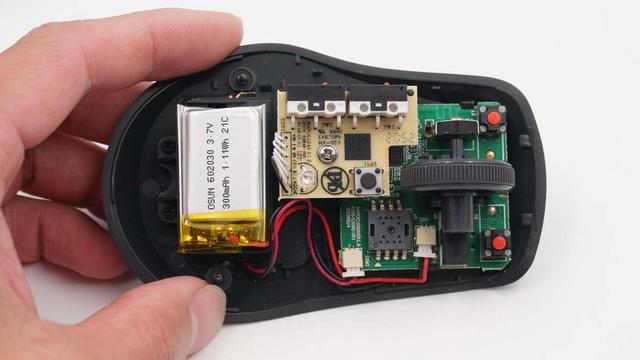

内部设有两块小板以及电芯等。

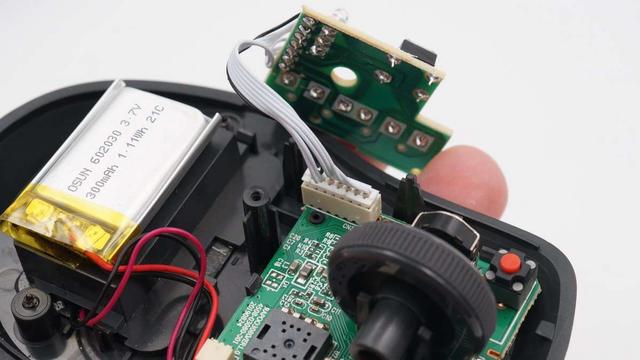

两块小板使用排线插拔式连接。
电芯使用塑料板支撑固定，规格为300mAh/1.11Wh/3.7V。

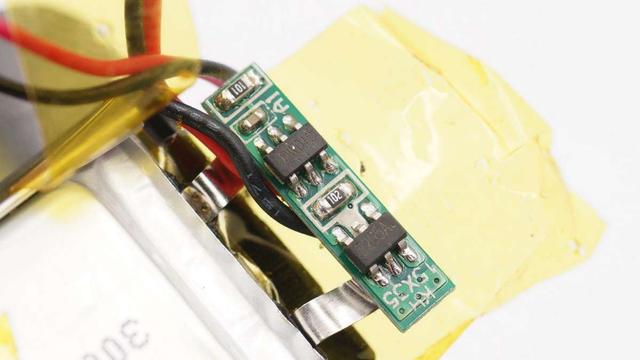

电芯前端接有锂电保护小板，小板上设有锂电保护芯片和保护管。

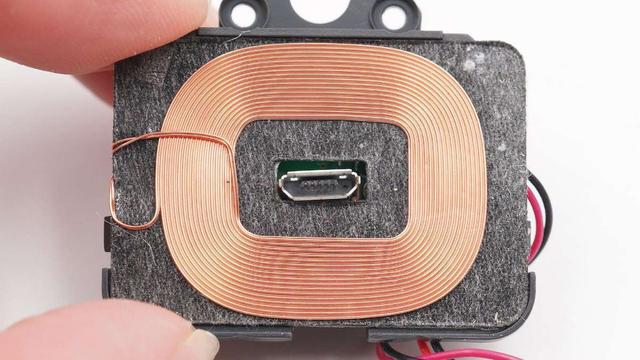

塑料板底部贴有无线充电线圈，中心镂空以穿过Micro USB母座。

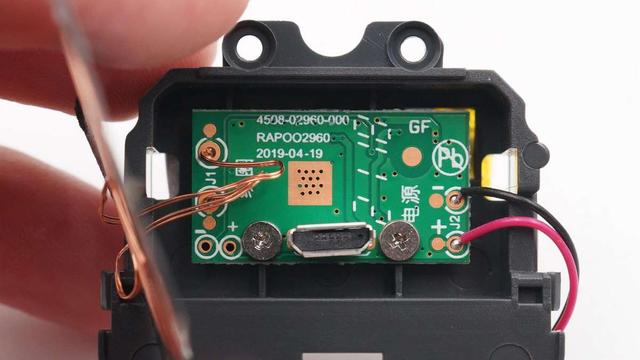

中间凹槽内固定有无线充电小板。

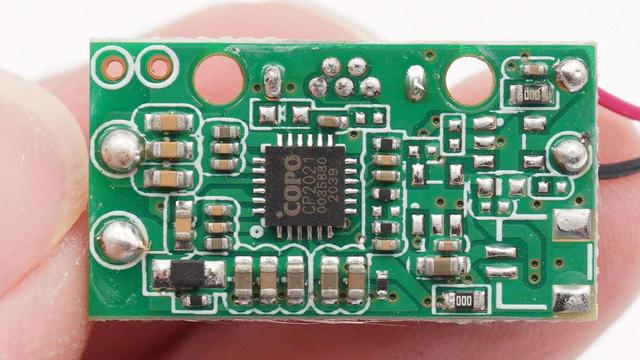

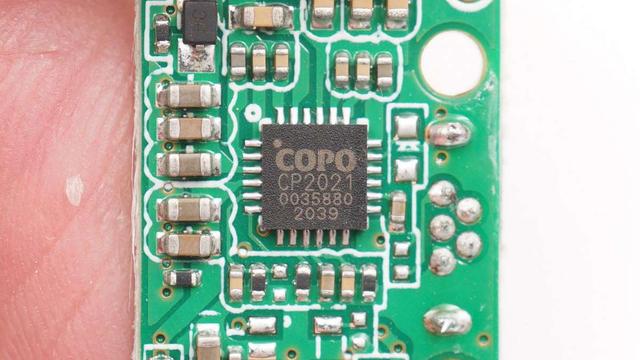

小板另一面设有一颗无线充接收芯片。
COPO酷珀微电子CP2021是一款2.5W高集成度SoC无线充电接收芯片。符合WPC 1.2.3版本Qi协议，可通过WPC BPP认证；输出电压5V，输出电流可调，最大可到600mA；集成外部电源输入检测功能，集成过温、过压和输出过流保护，集成温度监测、充电完成及和主机故障控制的多功能NTC控制引脚。
CP2021适用于TWS蓝牙耳机底座、鼠标、电动牙刷、洗脸仪、智能穿戴设备、各类小功率充电设备等。该芯片采用QFN4.0mmx4.0mm封装，是迄今为止面积最小的通过纯国产无线充电接收芯片。

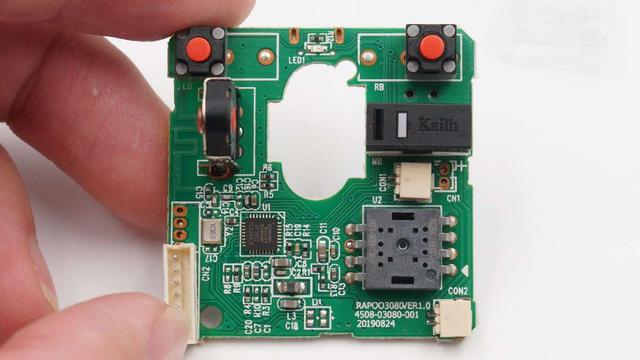

小板正面设有光电传感器、无线传输芯片、晶振、微动以及滚轮编码器等。

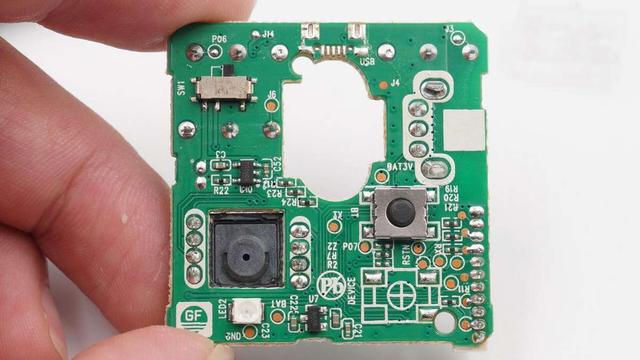

背面设有充电IC、开关键和蓝牙键。

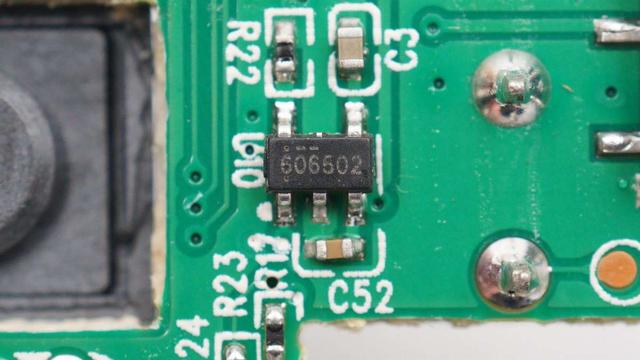

丝印606502的充电IC。

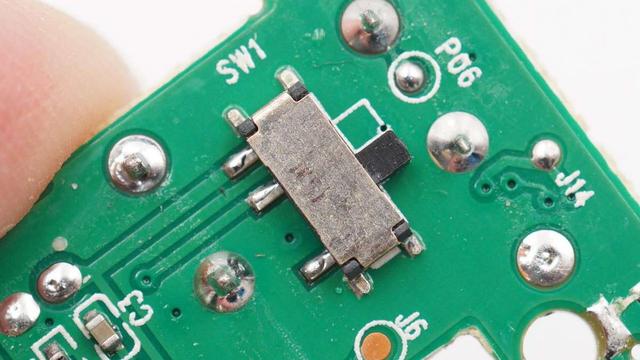

开关键特写。

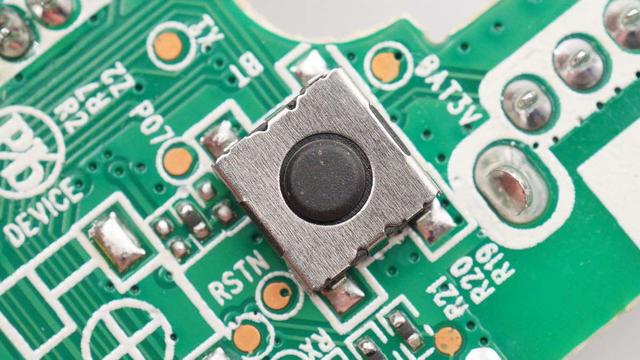

蓝牙键特写。

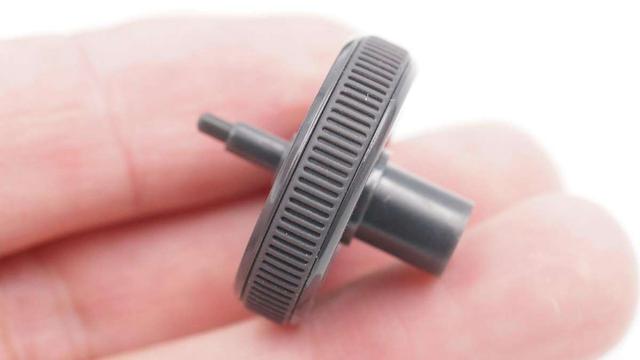

滚轮特写。

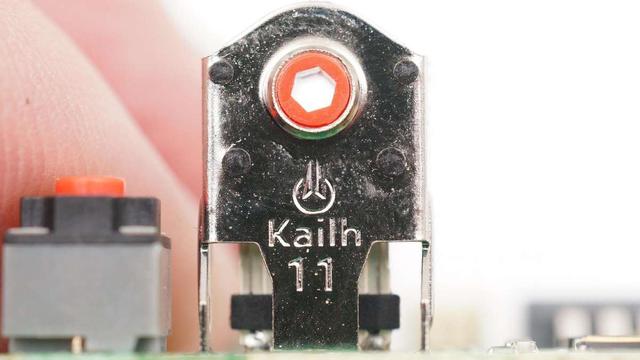

滚轮编码器来自Kailh凯华。
滚轮的微动也是来自Kailh凯华。

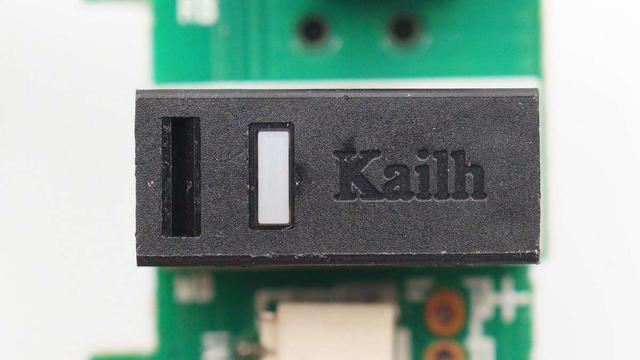

左/右键微动特写。

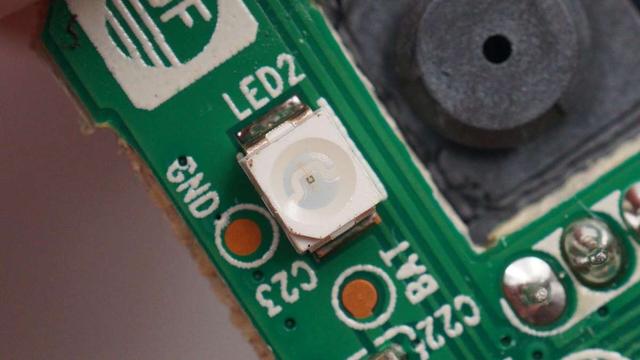

发光二极管特写。

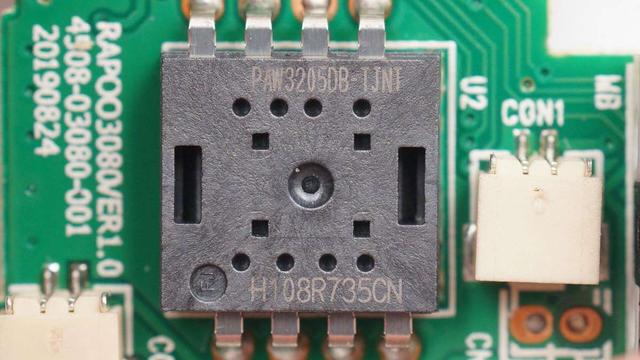

光电传感器为PAW3205DB-TJNT。

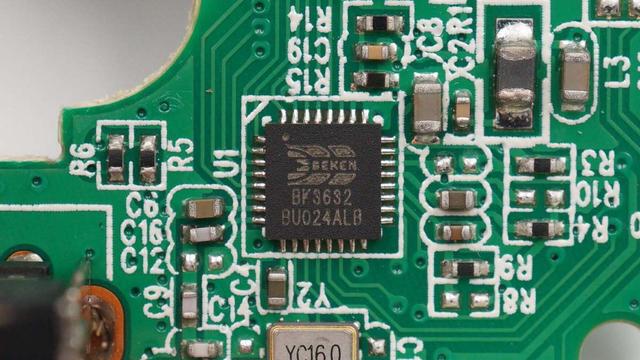

博通高度集成的BK3632 2.4 GHz无线SOC，支持蓝牙5.0双模式，内部集成高性能射频收发器，基带，单片机和内置Flash，用于鼠标无线传输。

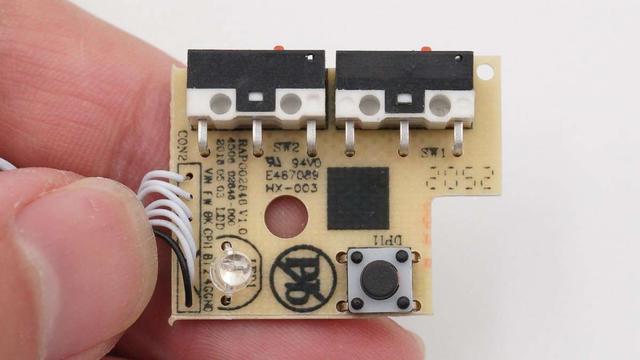

另一块小板上使用指示灯、DPI切换键以及向前/向后侧键微动。

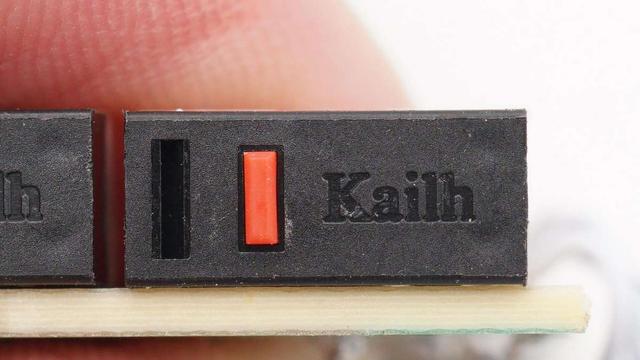

微动来自Kailh凯华。

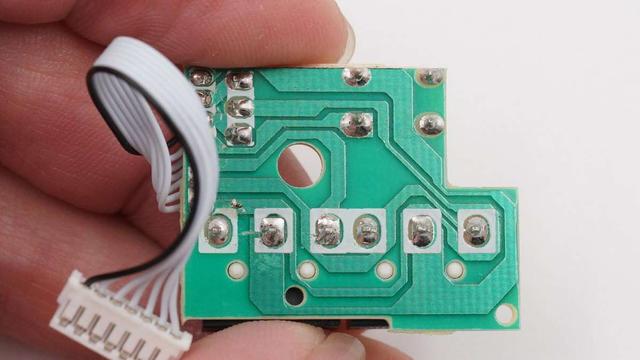

小板另一面没有元器件。

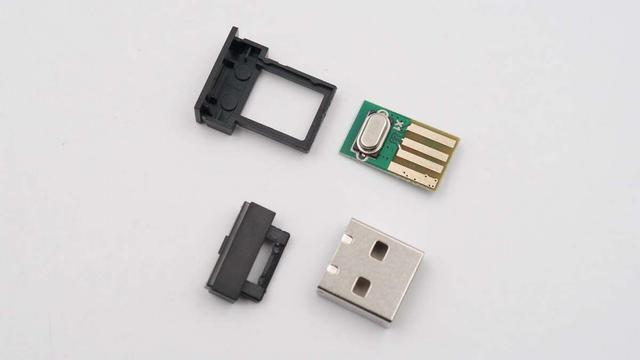

接收器拆开。

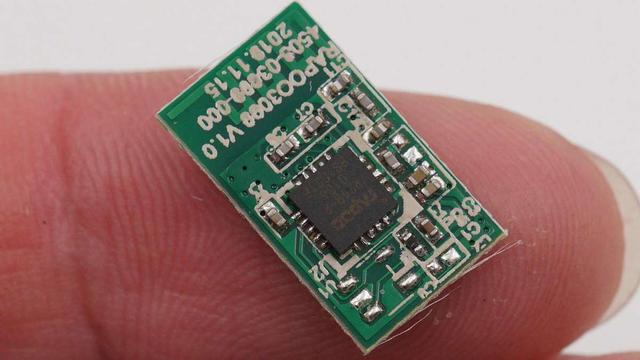

小板上有一颗信号接收芯片。

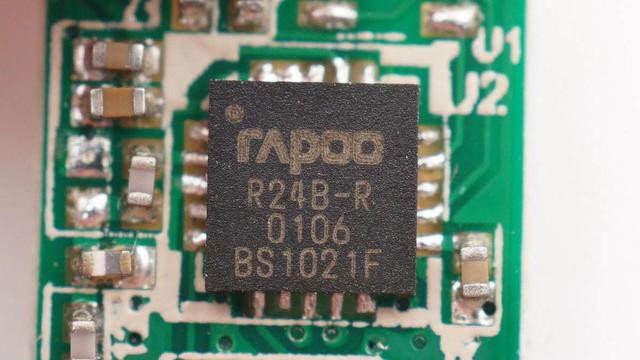

接收芯片来自雷柏，丝印R24B-R。

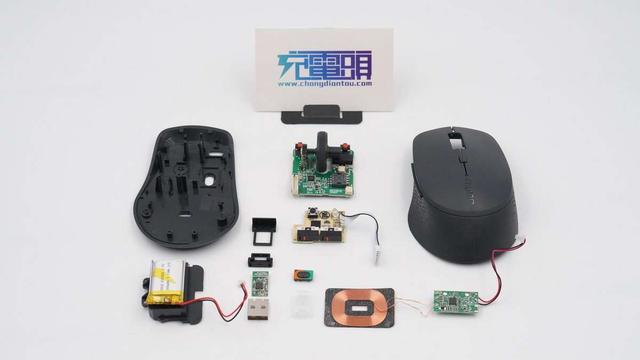

全部拆解完毕，来张全家福。
充电头网拆解总结
雷柏M300W无线蓝牙鼠标支持2.4G无线/蓝牙3.0、4.0多模式连接，可以连接三台设备并在设备之间快速切换，按键为常见的6键设置，分别是左键、右键、鼠标滚轮中键、DPI切换键、前进键、后退键。可通过DPI切换键在600/1000/1300/1600四种分辨率之间切换，满足不同用户对分辨的需求，整体小巧实用。
充电头网通过拆解发现，鼠标无线充电也是基于酷珀微电子CP2021方案设计，采用博通BK3632多模式SOC进行鼠标无线传输，搭载PAW3205DB-TJNT光电传感器，前进、后退键以及鼠标滚轮中键的微动来自凯华。鼠标内置多块小板，之间通过插拔式导线连接，组装方便。
