由前几期视频合集（零基础自学计算机故障排除---7天了解计算机开机过程），讲解了POST的主板软启动过程；有不少网友留言、私信来问各种不开机的故障，但大多网友没能能过我们的这合集视频，很好的理清思路，那这样的情况我们拍视频的初衷就达不到效果了，特此再写下电脑五大件：主板、CPU、内存、硬盘、电源的工作原理和常见故障，以补初衷。
那好，我们现在来先来看一张图，了解一下ATX主板的整个架构

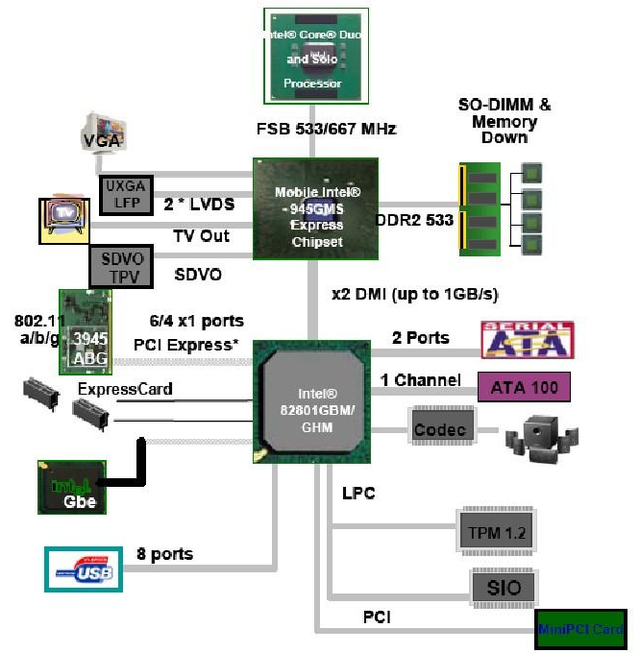

主板架构图：来源 ***
更加形象直观的架构图：
来源 ***
那接下来，我们再来介绍主板这个加电以后的工作过程和原理，还是先来看一张图，更直观一点，对于概念的东西，老修的 *** 是：“把抽象的变形象，把形象变影像，把影像变印象”，这样的一个学习过程和理解 *** ，那我们来看一下：
主板工作原理图与开机流程来源 ***
那我们在用文字来讲一下主板的硬启动的12个流程：
1、主板插入ATX电源插头，主板就会加载SVSB。
2、按下主机上的电源开关后，主板会通知南桥，然后南桥发出信号经过转换后产生PS_ON的信号。
3、ATX电源会输出SV、3.3V、12V等给各路供电。
4、这个时候电源由不稳定到稳定，然后发出一个电源准备好的信号（POWER GOOD）通知主板。
5、此时主板上会产生各种芯片、设备需要的电压，如1.5V、2.5V等。同时CPU也得到一个供电，同时拉低VRM芯片（CPU供电管理芯片）的VID信号。
6、VRM芯片控制产生CPU核心供电，也有称为VCCP（VCORE）给CPU。
7、稳定的VCORE电压反馈给VRM控制芯片。VRM产生PWRGD信号，也称为VRM_GD、CORE_GD等，专指CPU供电电源就绪。
8、同时VCORE经转换后，产生CLK-EN送给主板时钟芯片（CLK）电路，时钟电路开始工作，产生各设备所需的时钟。
9、南桥收到VRM产生的PWEGD和CLK电路送达的时钟信号后产生PCIRST。
10、PCIRST送达ACPI控制器或门电路，经转化后分别送出，送达北桥的PLTRST，送达北桥后北桥送出CPURST。
11、CPU收到CPURST后，发出一个地址信号，这个地址信号固定为FFFFFFFOH，指向基本输入输出系统（BIOS）的入口地址，通过CPU到北桥的前端总线到达北桥，北桥将该地址信号，经过DMI总线送达南桥。
12、南桥此时收到地址信号后，将改地址发送给基本输入输出系统（BIOS），然后取得该地址存储的命令，并通过数据线将取得的BIOS命令送到北桥，再至CPU，CPU执行接收到的指令，执行运算和控制，发出一系列指令。
常见故障那我们了解以上这些硬启动的12个过程有什么用啊？这对故障排除有什么帮助吗？这里，我们就来分享几个断电故障：
1、按一开机键，CPU风扇转一下，就又断电了，
2、按一下开机键，电源和CPU风扇就只动一下，转都不转，就断电，
3、按一下开机键，电源风扇一直转，CPU风扇转一伙，又断电，重新转起来
以上这样的情况，多半是之一步到第七步没有过，是主板的原因，电源的造成的原因也有，但较少；
总结一个故障的发生，我们要是懂得它整个工作流程和原理，一看到这故障，你在脑子中就已经有一个流程中断的画面了，有的故障是根本不需要借用诊断卡，我们懂了一以后，就可以自行判断，这样对于不是专业的网友，可以自行去处理一些故障，这就是老修发文和拍视频的初衷。希望我们的付出，是对你有所帮助的，也有部分写的不是很到位的地方，还请广大网友指出。
